SDR-3での運用時はFT50-61コアを使ったπ型３段で７Mhz帯のLPFのみでしたが、RedpitayaではHFオールバンド対応なのでLPFをアンプから独立して製作しています。バンド毎にリレーが２個、すなわちバンド数ｘ２個のリレーが必要で結構大げさな大きさとなります。

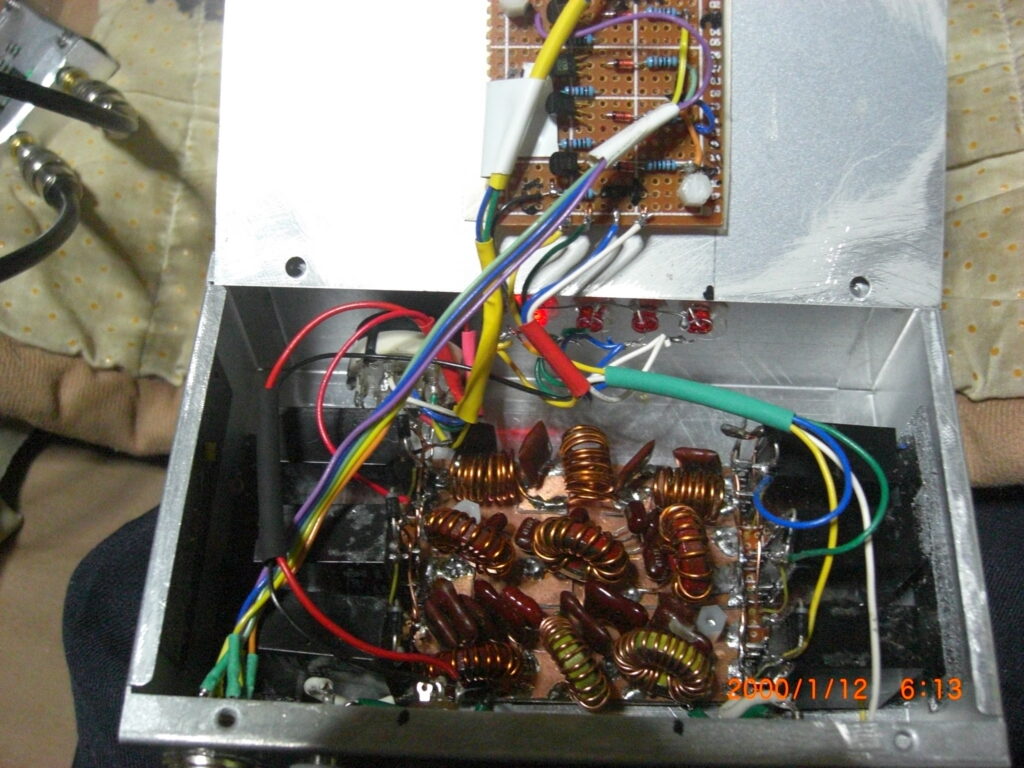

最初のものは３バンド、３段π型のもので、蓋裏の基板はRedpitayaからのバンド信号で各リレーを動作させるスイッチ回路です。

これで、新スプリアス規制の高調波抑圧-50dBcは何とかパス（最悪で-53dBc)したが、もう少し余裕がほしいところ。

LPFの外観

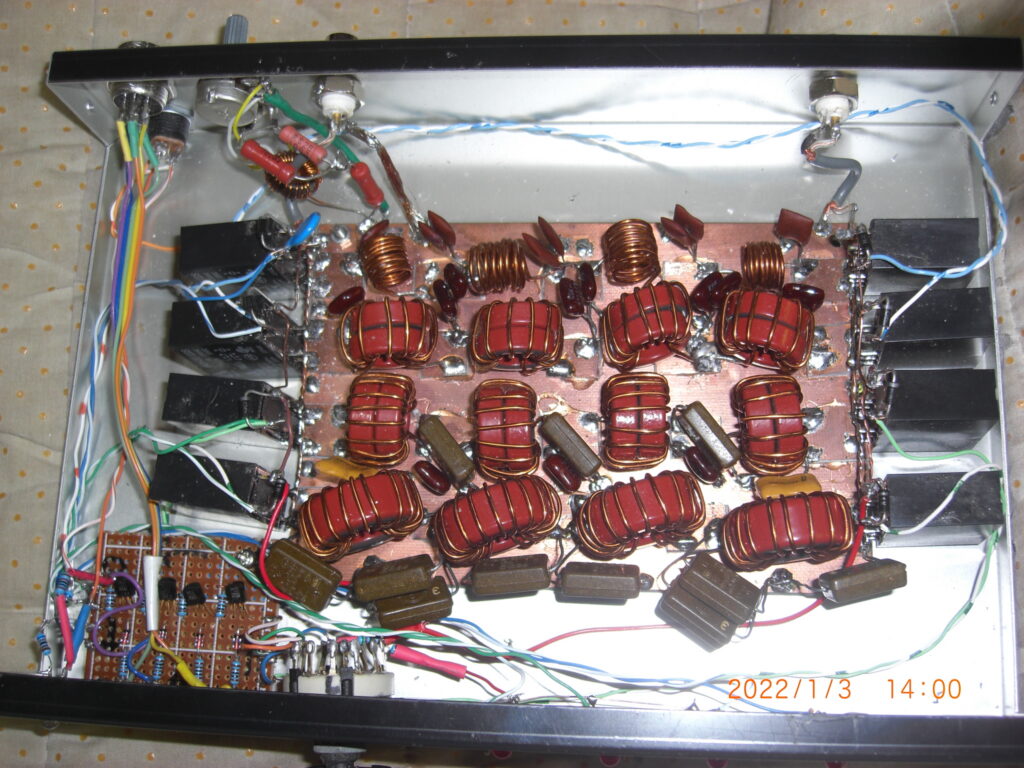

で、コアサイズをアップし４段構成で作成したのが下図です。

LPFの特性は以下の通りです。リレー回路が加わると寄生共振が生じ不自然なピークが表れていますが対処の方法は分かりません。

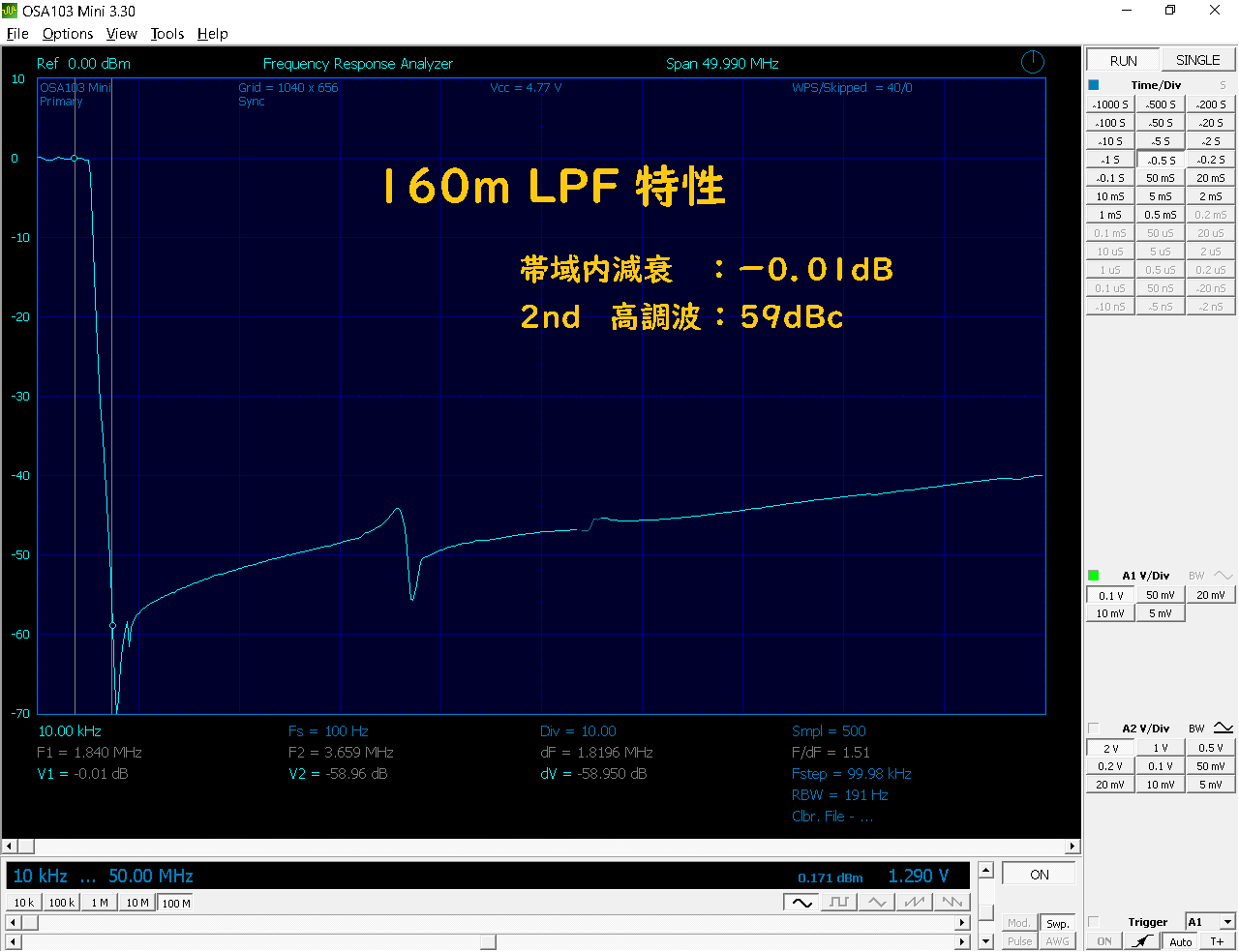

１６０mバンドの特性

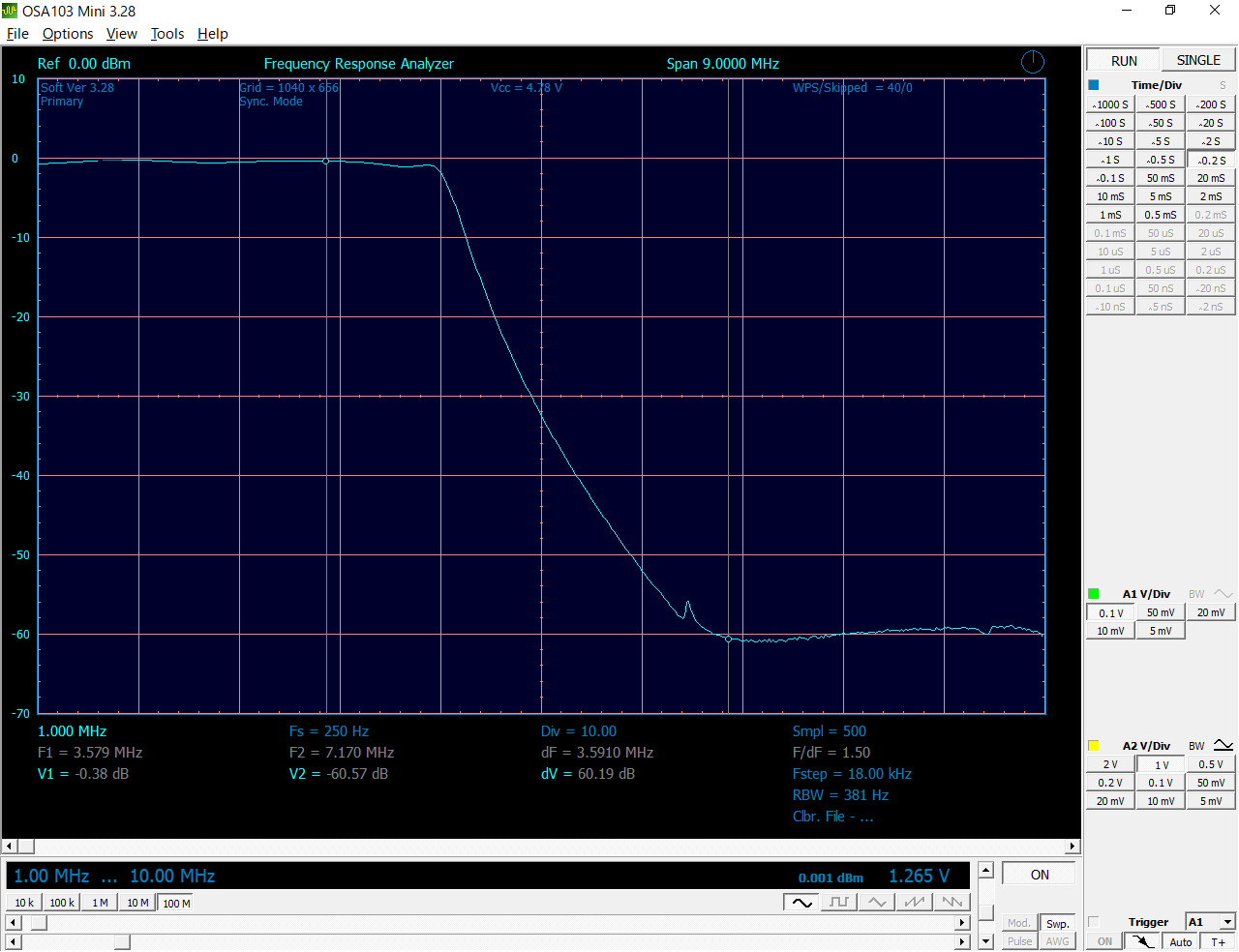

８０Ｍバンドの特性

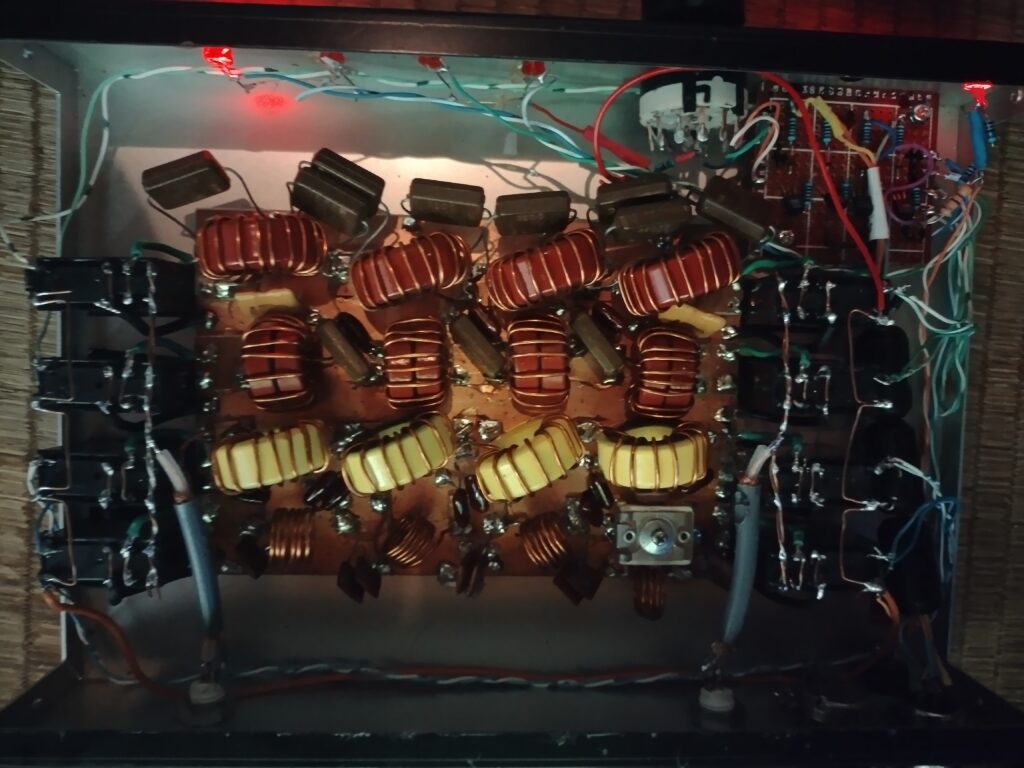

その後、帯域内損失が少し多い（-0.5dB)ことが判明、７MHzのコア材をT106-6材に変更した。（黄色のコア）

ai

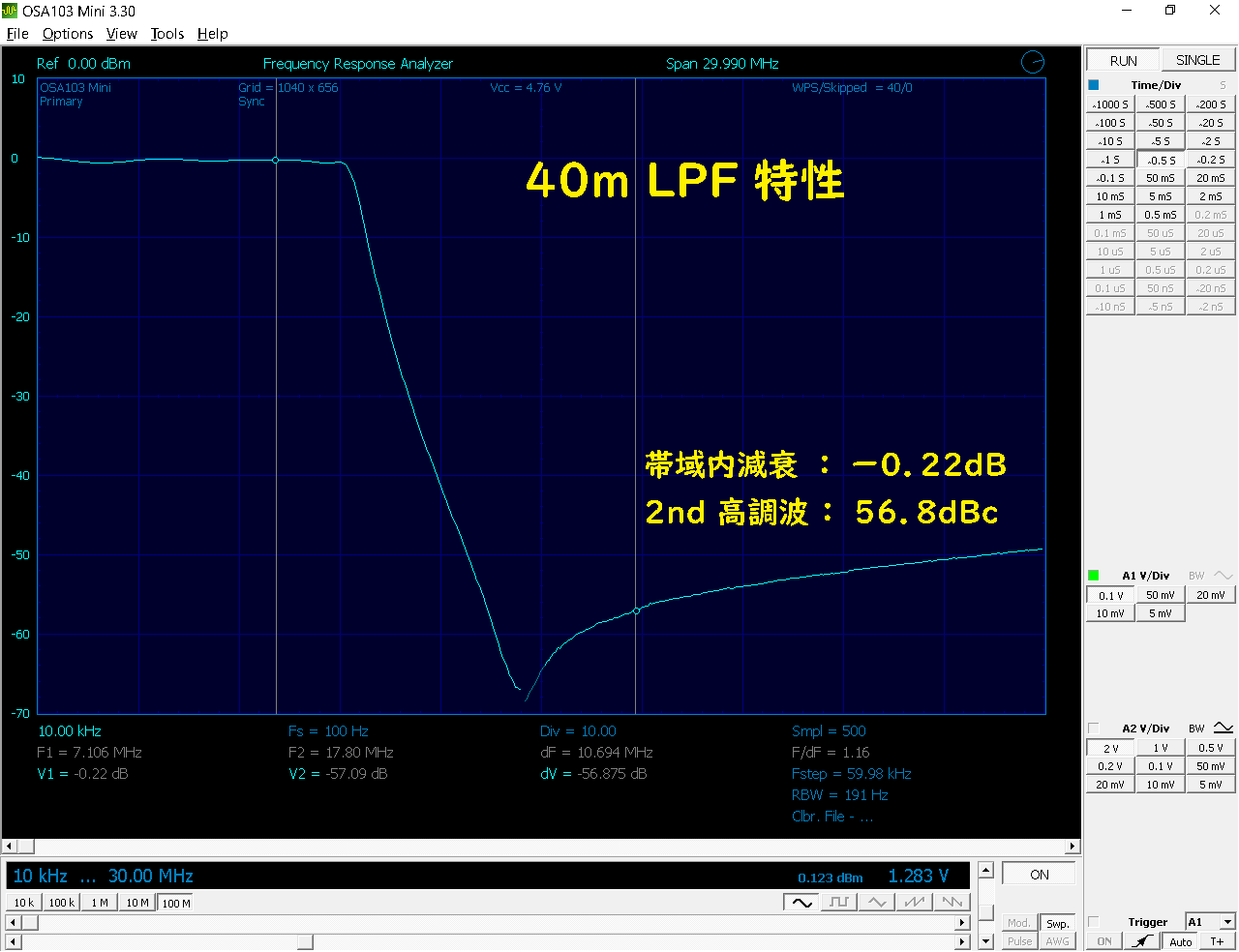

そして全バンドにつき特性を計測した。10KHz～50MHz区間の特性です。
